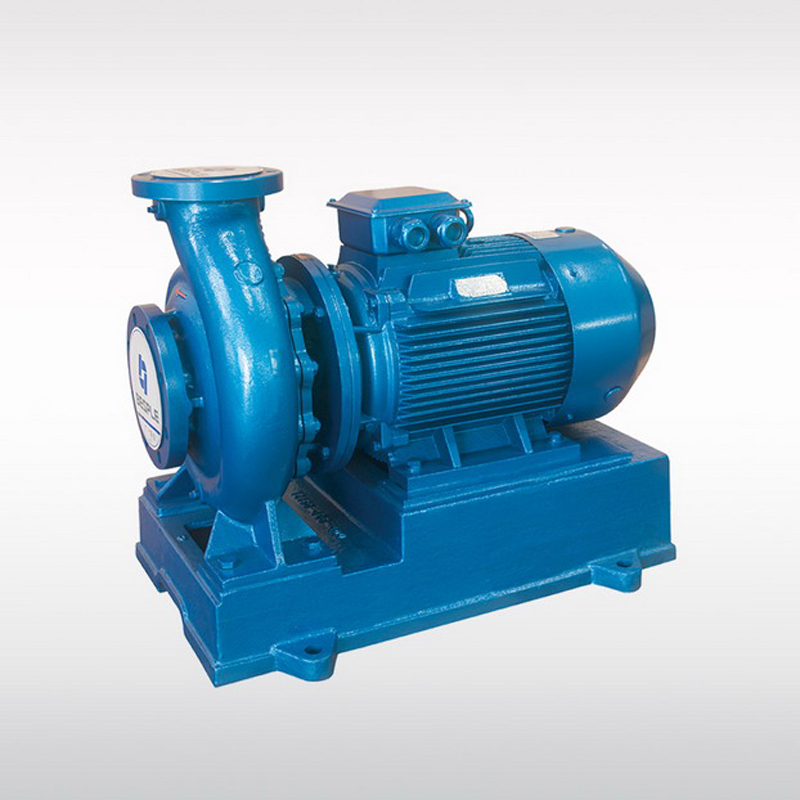

KTZ直连式制冷空调泵

产品概述

　　执行标准：Q/GZGY77-2008

　　KTZ型泵综合了KTB空调泵和IZ直联泵的特点，并在结构材质选用和轴承、轴封等方面作了改进，其经济技 术指标达到国内外同类型产品水平。

　　该型泵为单级单吸离心泵，体积小，重量轻、效率高、噪音低、结构合理、通用性好、可靠性高、检修维护 方便。

　　配套电机噪声等级低于普通Y型电机，接近进口电机水平。

典型用途

　　中央空调冷却系统、水厂供水、消防、管路增压、游泳池供水、喷泉供水、高楼给水传送介质清水或物理化学性质类似清水的液体。

工作条件

　　介质温度：<80℃;环境温度<40℃

　　工作压力分两个级别：1.0Mpa和1.6MPa(请订货时注明，以确保使用可靠)。

结构说明

　　直联式结构，其优点是安装、检修方便、检修时不动泵体及进出水管，只需移动电动机，即可取出叶轮等部 件进行检修。

　　为了平衡泵的轴向力，采用平衡孔结构。

　　采用耐磨机械密封装置，保证运行稳定，可靠，寿命长。

　　采用精密铸造叶轮，高强度轴以及配套进口轴承。

　　为确保产品高质量，叶轮材质分耐磨铸铁或铸铜，用户可根据使用情况选用(订货时说明)。

型号意义

　　KTZ 125 – 100 – 250 A

　　KTZ-单级单吸直联式离心泵

　　125-泵体进口直径(mm)

　　100-泵体出口直径(mm)

　　250-叶轮名义直径尺寸(mm)

　　A-叶轮切割外径代号

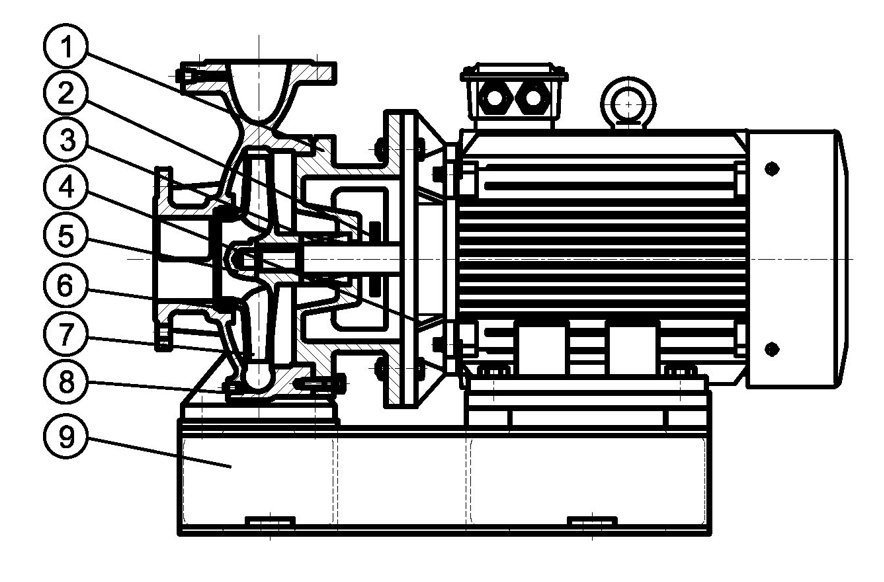

　结构图

　　1.泵盖

　　2.挡水圈

　　3.机械密封

　　4.加长轴电机

　　5.叶轮螺母

　　6.密封环

　　7.叶轮

　　8.泵体

　　9.底座
