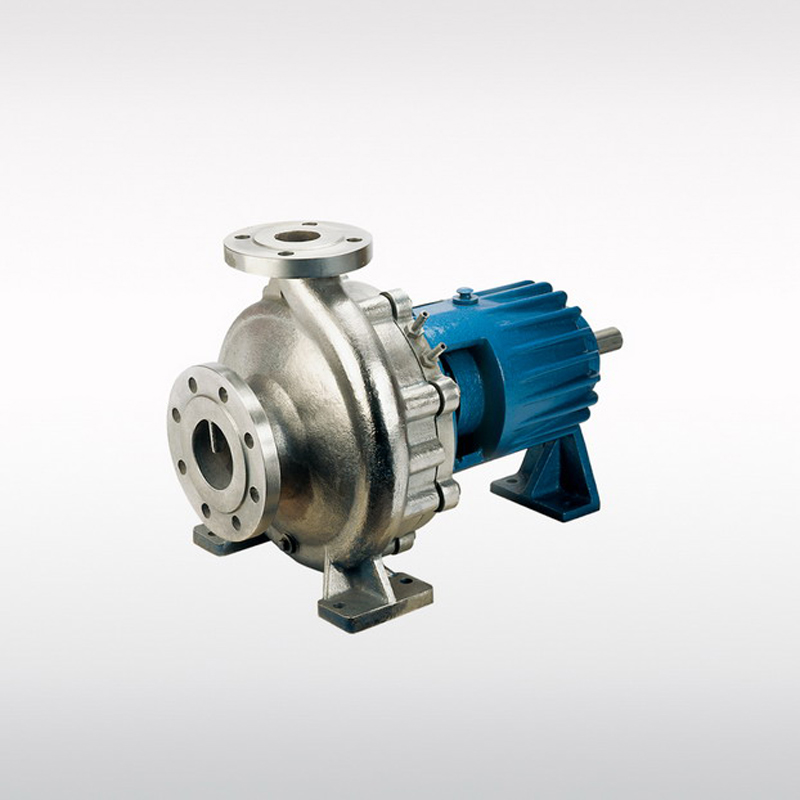

IHG单级单吸化工离心泵过流部件采用全不锈钢制作而成，具有耐腐蚀、性能稳定、应用范围广泛、结构简单的特点。
流量范围：6.8-460m³/h
扬程范围：14.7-132m
功率范围：0.55-110kw
主要材质：过流部件标配全铸铁
典型用途：用于石油化工、冶金、电力、造纸、食品制药、环保、水产等部门抽送具有腐蚀性、物理性质类似于水的液体。
产品概述
IHG单级单吸化工离心泵过流部件采用全不锈钢制作而成，适用于石油、化工、冶金、电力、造纸、食品、制药、合成纤维、环保、水产等部门，抽送具有腐蚀性、物理性质类似于水的液体，介质温度-20℃～+150℃之间，出口压力小于1.6Mpa。
产品执行标准：
Q/GZGYP 10-2009
Products standard：Q/GZGYP 10-2009
生产许可证号: XK-216-00349
性能范围
转速：2900r/min
功率：2.2kw—45kw
流量：12.5—100m3/h
介质温度：-20℃—+150℃之间
工作压力：1.6MPa

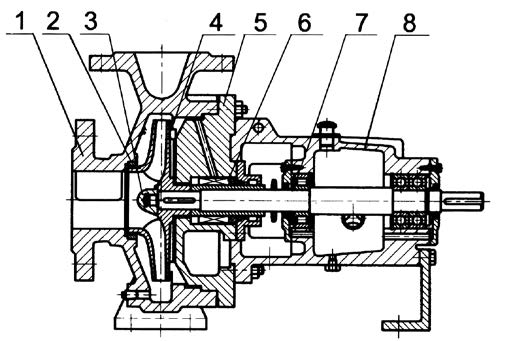

结构说明
IHG型单级单吸化工离心泵是在IH基础上经过改进而产生的化工泵，性能范围和安装尺寸均同IH型泵相同，符合国际标准ISO2858-1975(E)。
IHG型泵在泵盖上设有水冷却，为密封部件提供良好的冷却。
IHG型泵轴封有单端面和双端面机械密封，根据介质的腐蚀性强弱以及是否含有固体颗粒而选用的不同的机械密封。
①泵体
②密封环
③叶轮螺母
④叶轮
⑤泵盖
⑥机械密封部件
⑦轴
⑧悬架轴承部件
型号说明
以IHG50-32-125A/B为例
IH—单级单吸化工离心泵
G—经过改进的
50—进口口径50mm
32—出口口径32mm
125—叶轮名义直径125mm
A/B—A为叶轮第一次切割;B为叶轮第二次切割
参数表
| 型 号 | 流量 m3/h | 扬程 m | 转速 r/min | 功率 kw | 效率 % | 吸入 口径 mm | 排出 口径 mm |
| IZ50-32-125 | 12.5 | 20 | 2900 | 2.2 | 60 | 50 | 32 |
| IZ50-32-160 | 12.5 | 32 | 2900 | 3 | 54 | 50 | 32 |
| IZ50-32-160A | 11.8 | 28 | 2900 | 2.2 | 51.7 | 50 | 32 |
| IZ50-32-200 | 12.5 | 50 | 2900 | 5.5 | 48 | 50 | 32 |
| IZ50-32-200A | 12 | 45 | 2900 | 4 | 47 | 50 | 32 |
| IZ50-32-200B | 10.8 | 38 | 2900 | 3 | 47 | 50 | 32 |
| IZ50-32-250 | 12.5 | 80 | 2900 | 11 | 38 | 50 | 32 |
| IZ50-32-250A | 11.7 | 70 | 2900 | 7.5 | 37 | 50 | 32 |
| IZ50-32-250B | 10.8 | 60 | 2900 | 5.5 | 37 | 50 | 32 |
| IZ65-50-125 | 25 | 20 | 2900 | 3 | 69 | 65 | 50 |
| IZ65-50-160 | 25 | 32 | 2900 | 5.5 | 65 | 65 | 50 |
| IZ65-50-160A | 23.5 | 27.8 | 2900 | 4 | 64 | 65 | 50 |
| IZ65-40-200 | 25 | 50 | 2900 | 7.5 | 60 | 65 | 40 |
| IZ65-40-200A | 23.4 | 44 | 2900 | 5.5 | 60 | 65 | 40 |
| IZ65-40-250 | 25 | 80 | 2900 | 15 | 50 | 65 | 40 |
| IZ65-40-250A | 23.4 | 70 | 2900 | 11 | 49 | 65 | 40 |
| IZ65-40-315 | 25 | 125 | 2900 | 30 | 40 | 65 | 40 |
| IZ65-40-315A | 23.9 | 114 | 2900 | 22 | 40 | 65 | 40 |
| IZ80-65-125 | 50 | 20 | 2900 | 5.5 | 75 | 80 | 65 |
| IZ80-65-125A | 46.7 | 16.6 | 2900 | 4 | 72 | 80 | 65 |
| IZ80-65-160 | 50 | 32 | 2900 | 7.5 | 73 | 80 | 65 |
| IZ80-65-160A | 46.8 | 28 | 2900 | 5.5 | 73 | 80 | 65 |
| IZ80-50-200 | 50 | 50 | 2900 | 15 | 69 | 80 | 50 |
| IZ80-50-200A | 46.8 | 44 | 2900 | 11 | 68 | 80 | 50 |
| IZ80-50-250 | 50 | 80 | 2900 | 22 | 63 | 80 | 50 |
| IZ80-50-250A | 46.8 | 70 | 2900 | 18.5 | 61 | 80 | 50 |
| IZ100-80-125 | 100 | 20 | 2900 | 11 | 78 | 100 | 80 |
| IZ100-80-125A | 93.5 | 17 | 2900 | 7.5 | 75.6 | 100 | 80 |
| IZ100-80-160 | 100 | 32 | 2900 | 15 | 78 | 100 | 80 |
| IZ100-80-160A | 93.5 | 28 | 2900 | 11 | 77 | 100 | 80 |
| IZ100-65-200 | 100 | 50 | 2900 | 22 | 76 | 100 | 65 |
| IZ100-65-200A | 93.5 | 44 | 2900 | 18.5 | 76 | 100 | 65 |
| IZ100-65-250 | 100 | 80 | 2900 | 37 | 72 | 100 | 65 |
| IZ100-65-250A | 93.5 | 70 | 2900 | 30 | 72 | 100 | 65 |
| IZ100-65-250B | 85.3 | 58.2 | 2900 | 22 | 71 | 100 | 65 |
安装尺寸
尺寸数据请下载数据手册查阅
