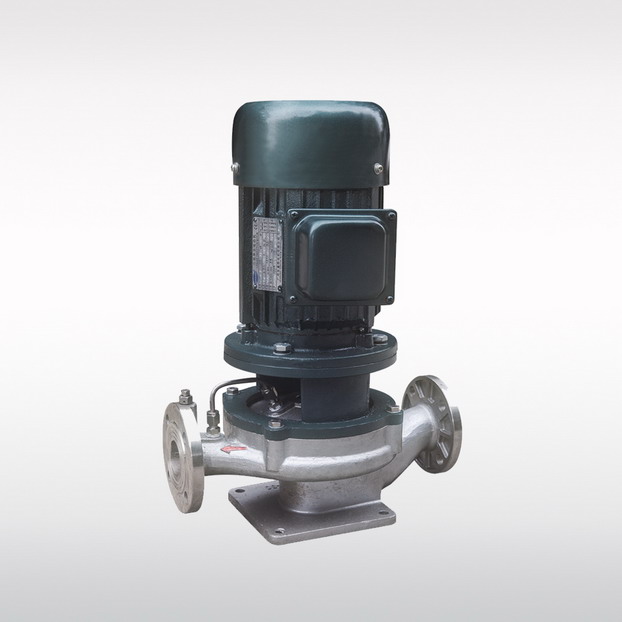

产品概述
GDF耐腐蚀管道式离心泵是以GD管道式离心泵为基础模型，过流部件全部采用SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。泵机械密封采用耐腐蚀机械密封，耐腐蚀、寿命长、长时间运行不泄露，进出水口大小相同且位于同一条直线上，泵可以像阀门一样安装在管路上。上盖式结构可以使泵在维护机械密封或叶轮及电机时可以不拆除管路部分，方便了安装及日常维护。采用标准的SUS304/316不锈钢并以铸件成型，提高了泵的耐腐蚀能力。
产品用途
广泛应用于轻纺、石油、化工、冶金、化纤和普通工业流程、环保工程、海上工业及海水养殖等行业。
输送介质
潜水及物理化学性质类似水不含固体颗粒或纤维的腐蚀性液体，如：酸、碱、盐、有机化合物及有关石油化工产品等。
性能范围
电机转速：2900r/min和1480/min
流量：1.5-340m3/h
扬程：7-52m
功率：0.46-30kW
最高工作温度：100℃
最大工作压力：1.6MPa
泵说明
该型泵过流部件和泵轴采用不锈钢制造;并采用优质机械密封，寿命长，无泄漏。出水口处于同一轴线，而且口径相同，可以象阀门一样装在管路上，体积小、重量轻，安装使用方便。上开盖式结构，拆开泵盖和叶轮时不需拆卸吸进和排出管路即可更换密封和叶轮。
旋转方向
从电机往泵方向看，水泵为顺时针方向旋转。

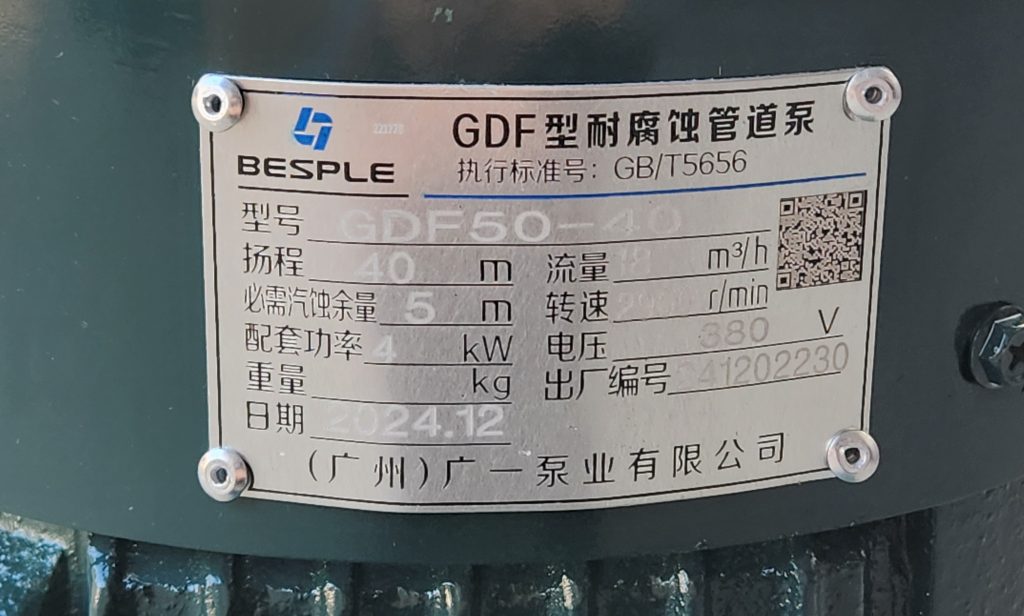

型号说明
GDF100 – 80 A
GDF-耐腐蚀管道泵
100-泵进出水口径100mm
80-泵设计点扬程80mm
A-同型号叶轮直径第一次切割

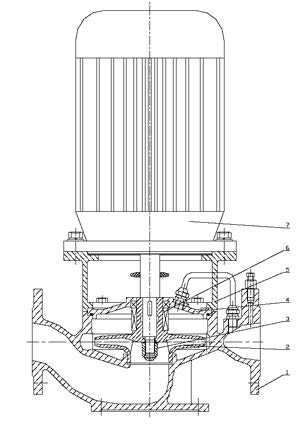

组成结构
序号组件材料表：
1. 泵体不锈钢
2 .叶轮不锈钢
3 .叶轮螺母不锈钢
4 .泵盖不锈钢
5 .电机座铸铁
6 .机械密封
7 .电机
参数表
| 型号 | 流量 m³/h | 扬程 m | 电机 转速 r/min | 电机 功率 Kw | 必须 汽蚀余量 m | 进出 口径 mm |
| GDF25-15 | 2.5 4 5 | 18 15 12 | 2900 | 0.46 | 3 | 25 |
| GDF32-20 | 3.6 6 7.2 | 21 20 19 | 2900 | 0.75 | 3.2 | 32 |
| GDF40-15 | 7.2 11.4 15.6 | 16 15 12 | 2900 | 1.1 | 3.2 | 40 |
| GDF40-20 | 7.2 11.4 15.6 | 20.5 20 18 | 2900 | 1.5 | 3.2 | 40 |
| GDF40-30 | 7.2 11.4 15.6 | 33 30 27.5 | 2900 | 2.2 | 3.2 | 40 |
| GDF50-8 | 10.8 18 21.6 | 9.5 8 7.5 | 2900 | 0.75 | 3.5 | 50 |
| GDF50-17 | 10.8 18 21.6 | 18.4 17 15.6 | 2900 | 1.5 | 3.5 | 50 |
| GDF50-30 | 10.8 18 21.6 | 32 30 26 | 2900 | 3 | 3.5 | 50 |
| GDF50-40 | 10.8 18 21.6 | 42 40 33 | 2900 | 4 | 3.5 | 50 |
| GDF50-50 | 10.8 18 21.6 | 52 50 42 | 2900 | 5.5 | 3.5 | 50 |
| GDF65-19 | 15 25 30 | 21 19 17 | 2900 | 2.2 | 3.5 | 65 |
| GDF60-30 | 15 25 30 | 32 30 27 | 2900 | 4 | 3.5 | 65 |
| GDF65-50 | 15 25 30 | 53 50 45 | 2900 | 7.5 | 3.5 | 65 |
| GDF65-80 | 15 25 30 | 82 80 78 | 2900 | 7.5 | 3.5 | 65 |
| GDF80-21 | 30 42 54 | 24 21 16 | 2900 | 4 | 3.5 | 80 |
| GDF80-30 | 30 42 54 | 33 30 23 | 2900 | 5.5 | 3.5 | 80 |
| GDF80-40 | 30 42 54 | 43 40 32 | 2900 | 7.5 | 3.5 | 80 |
| GDF80-50 | 30 42 54 | 52 50 42 | 2900 | 11 | 3.5 | 80 |
| GDF100-19 | 60 90 120 | 21 19 14 | 2900 | 7.5 | 4 | 100 |
| GDF100-21 | 39 60 75 | 24 21 16 | 2900 | 5.5 | 3.5 | 100 |
| GDF100-30 | 30 50 60 | 32 30 23 | 2900 | 7.5 | 3.5 | 100 |
| GDF100-32 | 60 100 120 | 35 32 28 | 2900 | 15 | 4 | 100 |
| GDF100-32A | 60 90 120 | 30 28 26 | 2900 | 11 | 4 | 100 |
| GDF100-50 | 30 50 60 | 52 50 42 | 2900 | 15 | 3.5 | 100 |
安装尺寸
GDF型耐腐蚀管道式离心泵的安装尺寸请下载右侧数据手册查阅。
